4bit 가산기 만들기 (2)

논리 게이트(logic gate)에 대해 알아보자



기본적으로 가산기에 쓰이는 gate는 3가지이므로 그 세가지 AND, OR, XOR에 대해서만 다뤄보자



gate는 기본적으로 2개의 입력값과 1개의 출력값을 가진다.

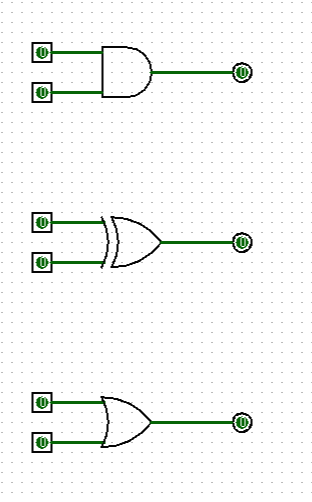

위에서부터 AND, XOR, OR gate



AND gate는 두 입력값이 모두 1이어야 출력값이 1이다

OR gate는 두 입력값 중 하나만 1이어도 출력값이 1이다

XOR gate는 두 입력값중 하나만 1이어야 출력값이 1이다



각 gate의 진리표는 다음과 같다



A,B 는 입력값, F는 출력값
